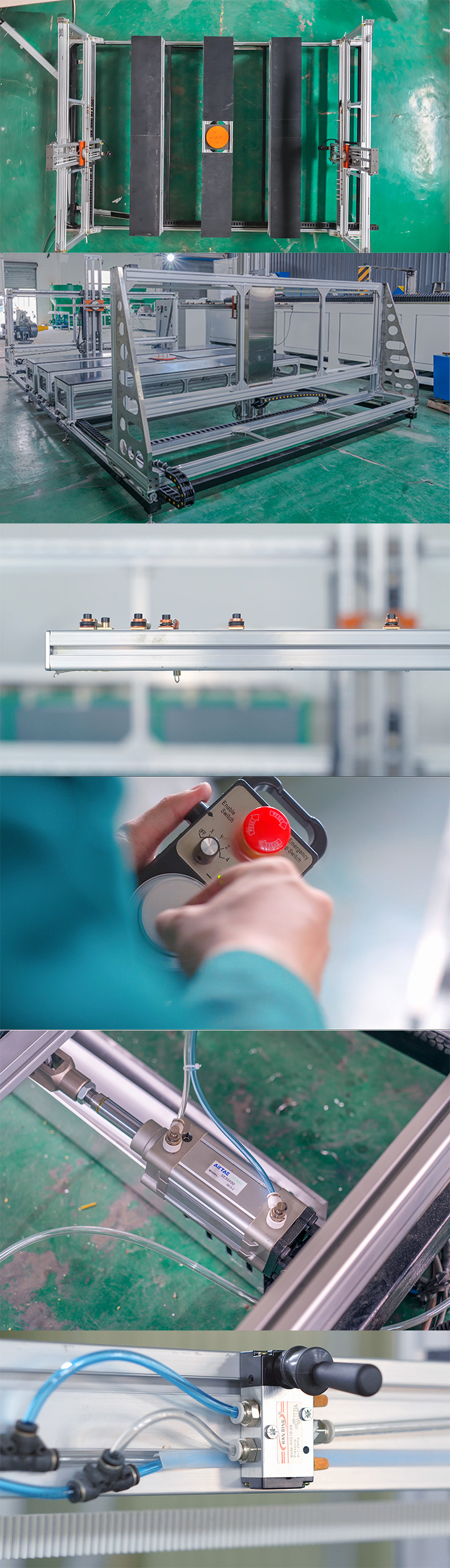

GB-FC4025 5 EIXOS
GREEN BUILDING MACHINERY
Modo de operação independente: As cabeças de corte esquerda e direita podem trabalhar de forma totalmente independente, permitindo o corte simultâneo de duas peças idênticas ou diferentes, aumentando significativamente a eficiência da produção.
Modo de operação colaborativa: As duas cabeças de corte também podem trabalhar em uníssono para completar uma única peça grande, garantindo consistência de processamento.
Eixo Rotativo Central (Eixo A/C ou B/C): A máquina é equipada com um eixo rotativo de alto desempenho em seu centro. Combinado com a inclinação e o movimento próprios das cabeças de corte, isto cria um verdadeiro sistema de cinco eixos. Isso permite que a ferramenta se aproxime da peça de qualquer ângulo, facilitando facilmente a criação de relevos 3D complexos, letras dimensionais, esculturas artísticas e superfícies curvas complexas.
As cabeças de corte esquerda e direita podem ser acionadas através do sistema CNC para se moverem de forma flexível ao longo da base, ajustando rapidamente a distância entre elas.
Este design permite que a máquina se adapte facilmente a matérias-primas de espuma de diferentes tamanhos. Ele pode cortar peças de várias larguras sem alterar componentes, oferecendo excepcional adaptabilidade de processamento e utilização de material.
As cabeças de corte são integradas com cilindros pneumáticos de alto desempenho para apertar o fio de corte (normalmente um fio quente).
Principais vantagens:
Aperto rápido: Uma única operação garante uma configuração rápida e de alta tensão do fio.
Controle de Tensão Constante: Durante o corte, o cilindro fornece tensão consistente, compensando a expansão e contração térmica do fio. Isso garante cortes retos e precisão consistente durante todo o processo, evitando ondulações ou erros dimensionais.
Vida útil prolongada do fio: A tensão estável ajuda a reduzir o risco de quebra do fio.
O porta-fio da máquina possui um mecanismo de rotação exclusivo, permitindo um posicionamento flexível de 90°.
Configuração do fio vertical (modo padrão): Neste estado, o fio de corte é posicionado verticalmente, semelhante a uma serra de fita vertical. Isso é ideal para corte eficiente de painéis, fatiamento ou corte de contorno 2D.
Configuração do fio horizontal (após rotação de 90°): Girar o suporte 90 graus posiciona o fio horizontalmente. Este modo é essencial para o corte de modelagem 3D. Combinado com o eixo rotativo, permite que o fio execute cortes 'paralelos ao contorno' ao redor da peça de trabalho, criando superfícies 3D suaves e contínuas.
Modelagem 3D: Utilizando configuração de fio horizontal e de cinco eixos para produzir decoração arquitetônica, maquetes, adereços de filmes, reproduções de arte e moldes de espuma.
Corte eficiente de painel: usando configuração de fio vertical para cortar rapidamente grandes blocos de espuma em formatos, espessuras ou perfis 2D necessários, comumente usados para moldes de embalagem e processamento de material de isolamento.
Produção de alto volume: aproveitando cabeças de corte divididas para processar múltiplas peças simultaneamente, ideal para pedidos grandes com especificações uniformes.
Manuseio de peças superdimensionadas: utiliza largura ajustável e corte colaborativo para manusear peças de espuma extragrandes.
Em resumo, através do seu design modular e inteligente, esta máquina consegue uma combinação perfeita de funcionalidade e eficiência, tornando-a uma solução ideal para produção complexa e de alto volume na indústria de processamento de espuma.
| NÃO. | Descrição | UNIT | GB-FC4025 5 EIXOS | |
| 1 | Máx. Tamanho de corte líquido | Milímetros | 2500×1500-4000×1300 | |
| 2 | Cortando fio Material/Especificação | Milímetros | Φ0.4 G20NI80 | |
| 3 | Fio quente max | pecs | 12 | |
| 4 | Capacidade total | KW | 1 | |
| 5 | Faixa de velocidade de corte | m/min | 0,3 ~ 0,8m/min | |
| 6 | Regulador de tensão | Poder | KVA | 20 |
| Tensão | V | 0 ~ 220 (ajustável), monofásico | ||
| 7 | Tamanho geral | mm | 3340x6000x2110 | |
| 8 | Peso bruto | Kg | 1000 | |
